NY-900操控系列裝置
NY-900系列開關柜智能操控裝置是針對3-35KV戶內開關柜設計研制的新一代產品，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。該產品功能強大：有帶電顯示、溫濕度數字顯示、自動加熱除濕控制、斷路器分合閘狀態指示、未接斷路器分合閘閃爍指示、儲能、接地開關指示、小車位置指示、一次模擬圖紙、語音防誤提示、RS485接口功能等。如有其他功能請以具體圖紙為準。
產品功能特點
1、 智能化程度高:不僅能顯示開關分合狀態,還可判斷指示開關小車是處于試驗位置與工作位置之間還是處于柜體之外。
2、增加了語音防誤提示功能和加熱及負載斷線報警功能。
3、具備溫濕度數字顯示.同時可監控兩處環境的溫濕度狀況，RS485通訊接 口使其具備了與變電站其它設備組成實顯的微機防誤監控系統;人體感應柜內照明功能:人體感應及語音防誤提示功能。
4、抗干擾能力強：采用獨特的抗干擾技術。
5、高可靠性：采用工業級電子元件。

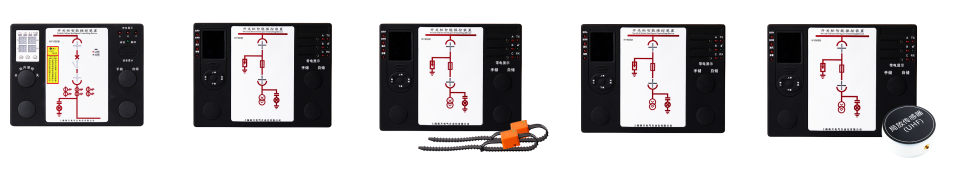

產品選型表
產品功能 | 數碼款 | 液晶款 | 測溫款 | 儀表款 | 局部放電監測 | |
開孔尺寸(高x寬) | 165X220 | 165X220 | 165X220 | 165X220 | 165X220 | |
顯示 | 顯示方式 | LED | LCD | LCD | LCD | LCD |
一次模擬動志指示圖 | 有 | 有 | 有 | 有 | 有 | |
高壓帶電指示 | 有 | 有 | 有 | 有 | 有 | |
溫濕度顯示 | 有 | 有 | 有 | 有 | 有 | |
負載斷線指示 | 有 | / | 有 | 有 | 有 | |
開關 | 照明開關、照明輸出 | 有 | 有 | 有 | 有 | 有 |
儲能開關 | 有 | 有 | 有 | 有 | 有 | |
分合閘萬轉 | 有 | 有 | 有 | 有 | 有 | |
遠方就地萬轉 | 有 | 有 | 有 | 有 | 有 | |
控制 | 溫濕度控制 | 有 | 有 | 有 | 有 | 有 |
負載手動控制 | / | 有 | 有 | 有 | 有 | |
繼電器輸出 | 加熱器輸出接口 | 有 | 有 | 有 | 有 | 有 |
風機輸出接口 | / | 有 | 有 | 有 | 有 | |
閉鎖輸出接口 | 有 | 有 | 有 | 有 | 有 | |
超溫報警輸出接口 | / | 有 | 有 | 有 | 有 | |
測量 | 柜內溫濕度 | 有 | 有 | 有 | 有 | 有 |
觸頭、母線、 電纜溫度 | / | / | 有 | / | 有 | |
電力儀表 | / | / | / | 有 | 有 | |

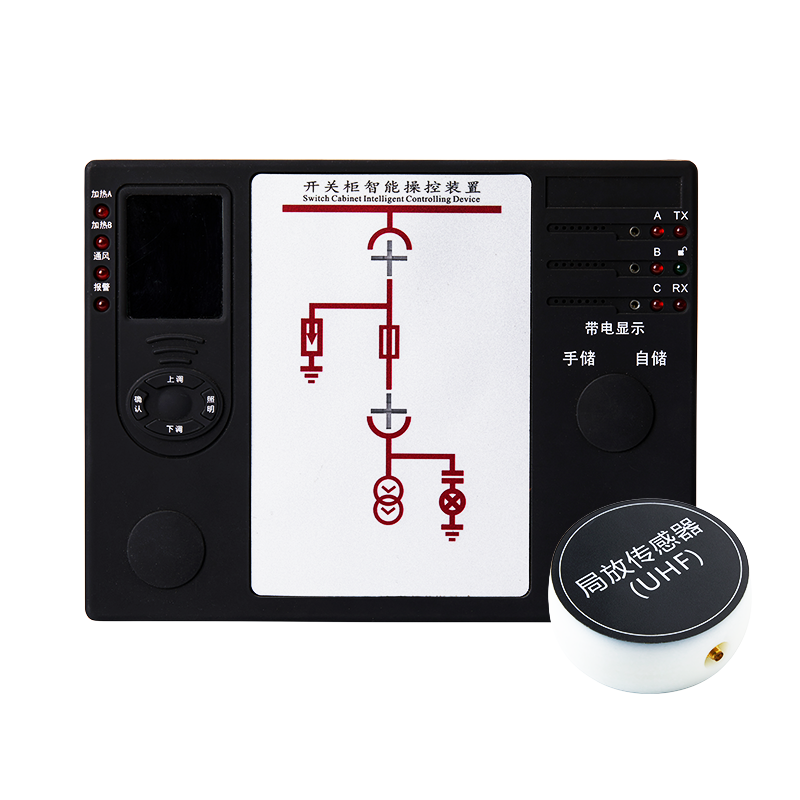

柜內局部放電監測 | / | / | / | / | 有 | |
擴展功能 | RS485通訊接口 | 有 | 有 | 有 | 有 | 有 |
防誤語音 | 選配 | 有 | 有 | 有 | 有 | |
百年日歷 | / | / | 選配 | 選配 | 選配 | |
事件記錄、斷路器統計 | / | / | 選配 | 選配 | 選配 | |
人體感應探頭 | / | 有 | 有 | 有 | 有 | |
驗電核相控 | 選配 | 選配 | 選配 | 選配 | 選配 |

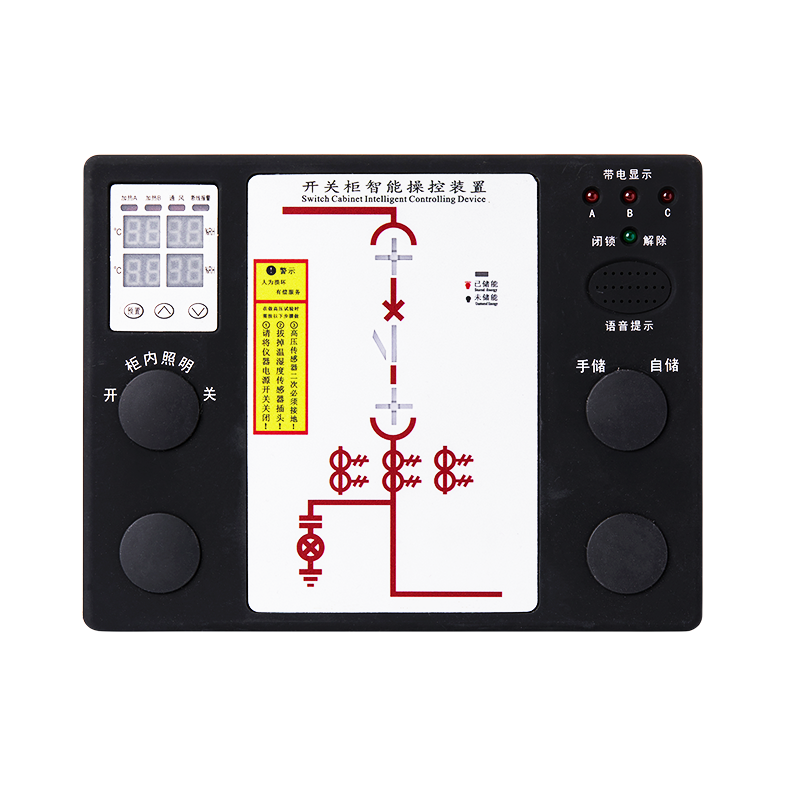

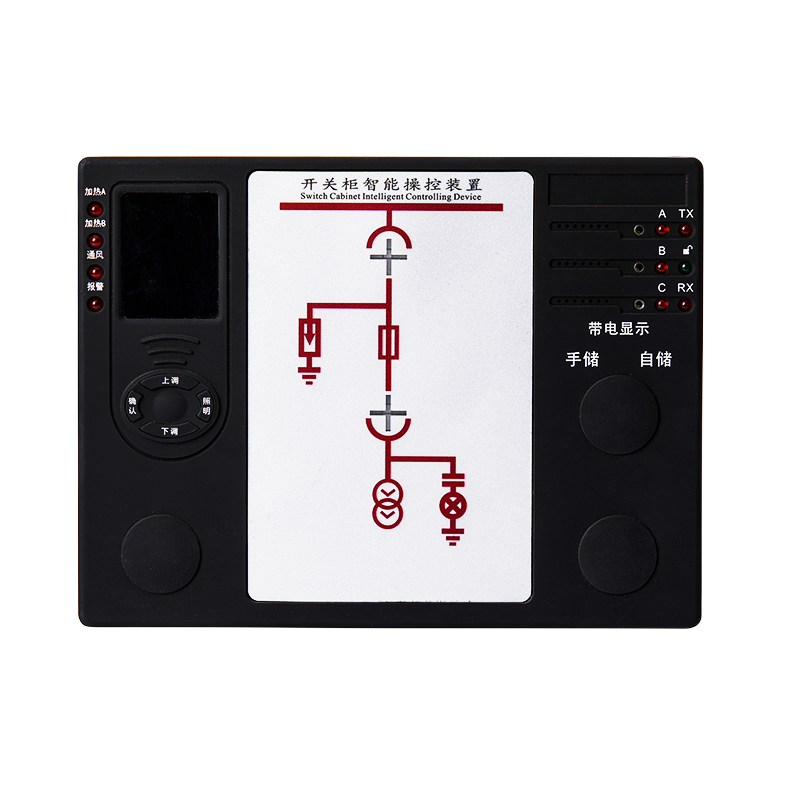

數碼款 | 液晶款 | ||
技術參數 | 技術指標 | 技術參數 | 技術指標 |
電 源 | AC/DC85-265V 50Hz | 電 源 | AC/DV85-265V 50-60Hz |
工作環境 | -20℃+60℃ | 工作環境 | -20℃～60 ℃ |
控制范圍 | 0℃～99℃ | 控制范圍 | 0 ℃ ~ 99 ℃ 控制精度 ：溫度±2 ℃ 濕度 ± 5%RH |
功 耗 | 10W | 功 耗 | ≤ 7W |
通 訊 | RS485 | 通 訊 | RS485 波特率9600 |
抗電強度 | 外殼與端子間大于AC2000V | 抗電強度 | 外殼與端子 間大于AC2000V |
絕緣性能 | 外殼與端子間大于100MΩ | 絕緣性能 | 外殼與端子 間大于100MΩ |
抗干擾性 | 符合GB/T17626.8-1998標準 | 抗干擾性 | 符合GB/T 17626.8- 1998標準 |
抗震動性 | 10～55～10Hz 2g1min | 抗震動性 | 10～55～10Hz 2g1min |
外形尺寸 | 230mm*178mm*82mm | 外形尺寸 | 215mm*176mm*85mm |
開孔尺寸 | 220mm*165mm（寬*高） | 開孔尺寸 | 220mm*165mm（寬*高） |
