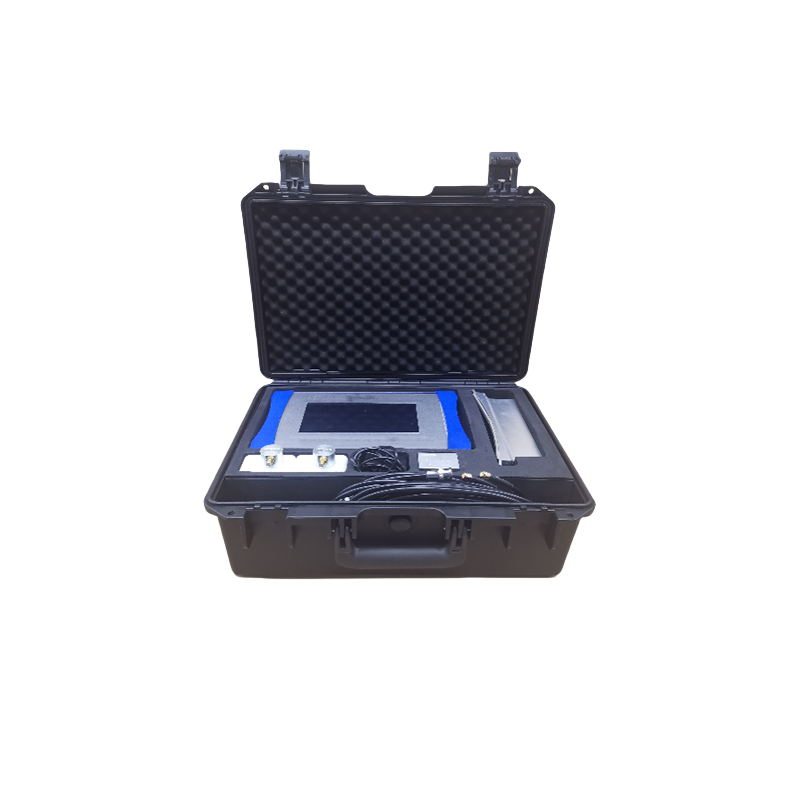

NY-608E綜合局放檢測儀是專門為現場巡測各種電壓等級的GIS設備、變壓器、開關柜、電纜的絕緣狀態而研發制造的。本設備可以針對不同的檢測對象，搭配相應的傳感器，對待檢設備內部的局部放電信號進行實時采集、分析和診斷。

本設備配備四路檢測通道。

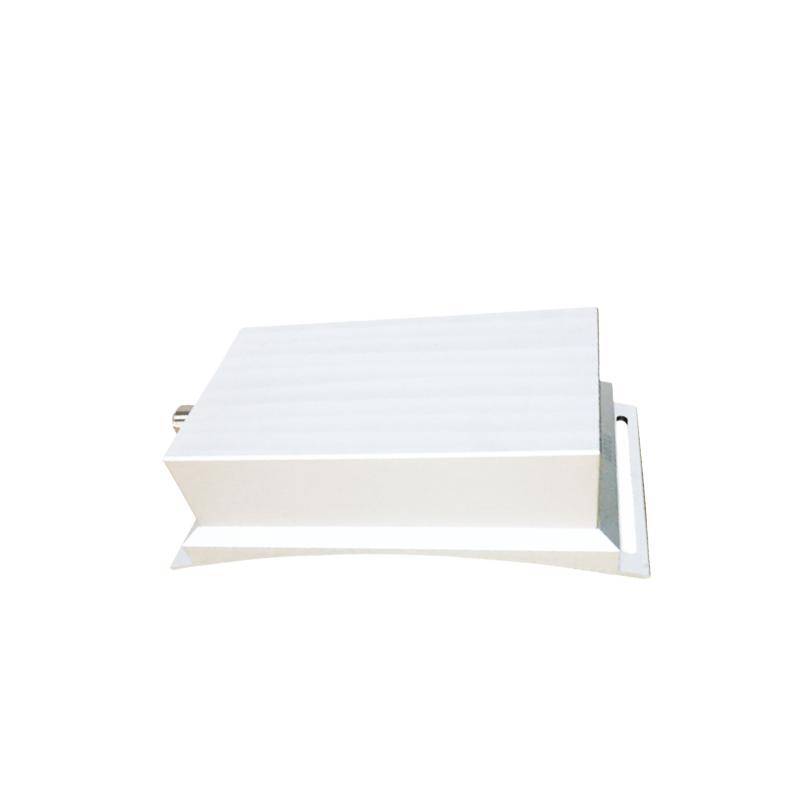

①通道一為特高頻檢測通道，實際使用過程中，需要將特高頻傳感器接入該通道。該通道使用特高頻局部放電檢測技術，可針對諸如開關柜、變壓器、GIS、電纜等可泄露出局部放電電磁波信號的設備進行局部放電帶電檢測。

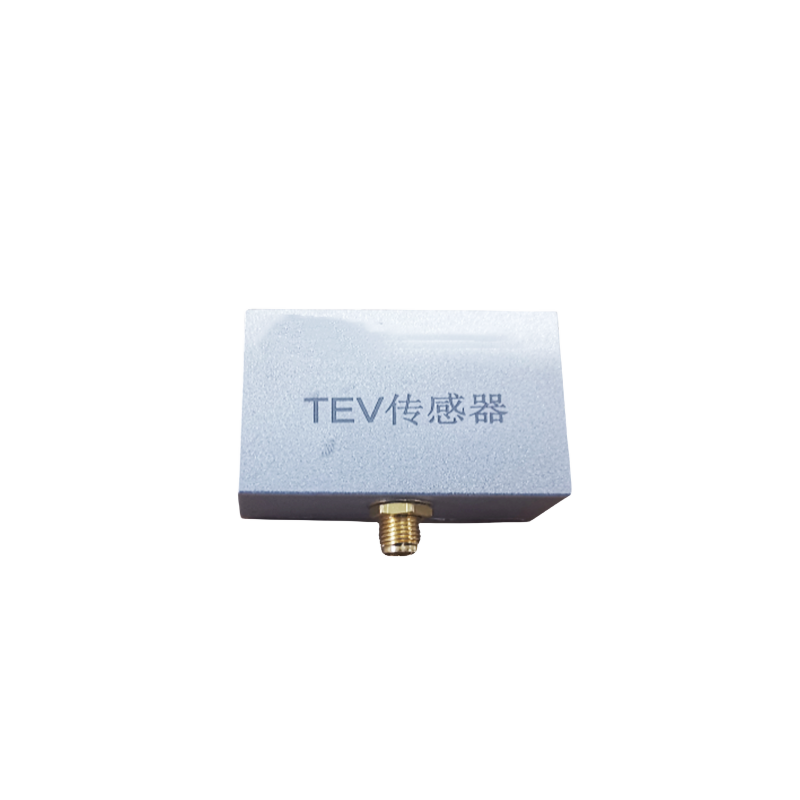

②通道二為地電波檢測通道，實際使用過程中，需要將地電波傳感器接入該通道。該通道使用地電波局部放電檢測技術，可針對開關柜設備進行局部放電帶電檢測。

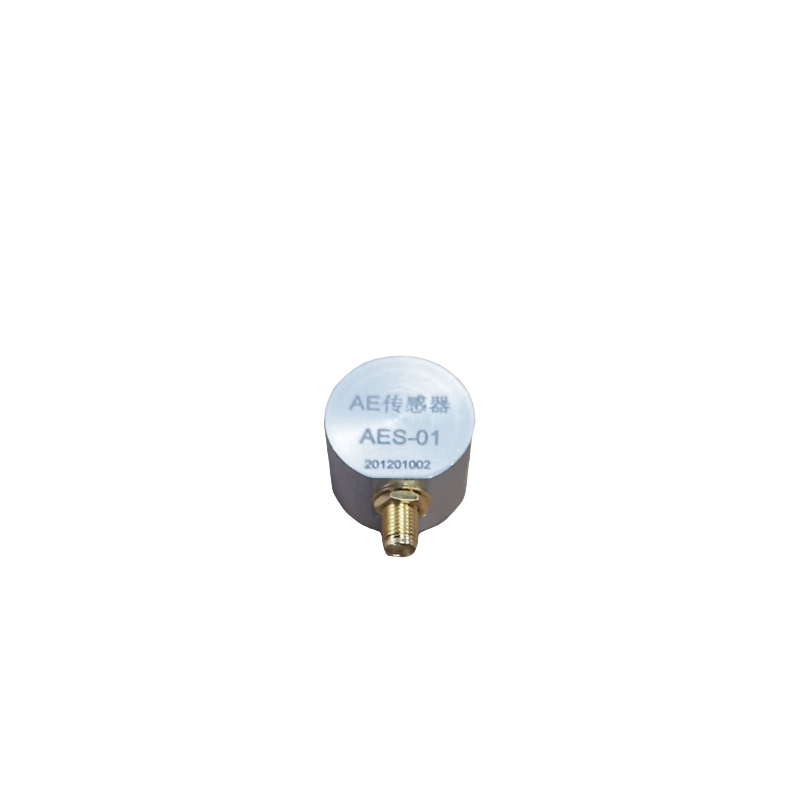

③通道三為超聲波檢測通道，實際使用過程中，需要將超聲波傳感器接入該通道。該通道使用超聲波局部放電檢測技術，可針對諸如變壓器、GIS、電纜等可泄露出局部放電超聲波信號的設備進行局部放電帶電檢測。

④通道四為超聲波檢測通道，實際使用過程中，需要將超聲波傳感器接入該通道。該通道使用超聲波局部放電檢測技術，可針對諸如變壓器、GIS、電纜等可泄露出局部放電超聲波信號的設備進行局部放電帶電檢測。

系統結構

整套系統主要由傳感器、綜合局放檢測儀組成，一套系統可同時檢測四個待測點。根據檢測位置及環境的不同傳感器分為：特高頻傳感器、超聲波傳感器、地電波傳感器。

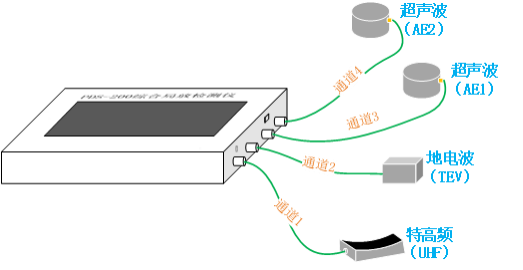

傳感器連接說明

通道一可接入特高頻傳感器；

通道二可接入地電波傳感器；

通道三可接入超聲波傳感器；

通道四可接入超聲波傳感器；

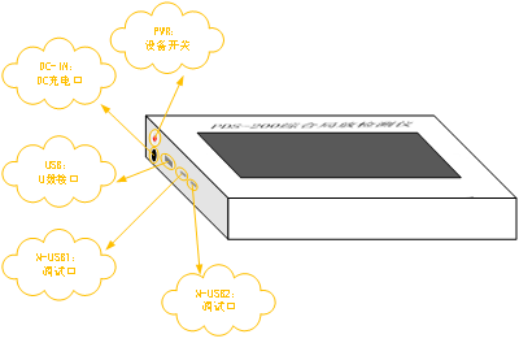

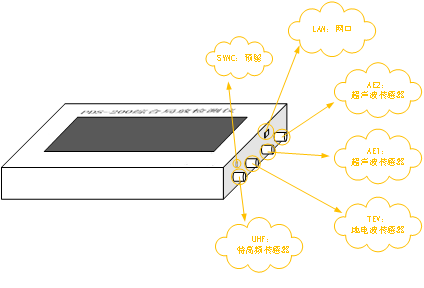

 設備接口說明

PWR：設備開關。

按下此開關，設備1分鐘內完成啟動。

DC-IN:DC8.4V充電口。

在設備缺電的情況下，可將配套充電器接入該接口，完成設備充電；

USB：U盤接口。

當檢測過程中，需要保存截屏圖譜時，需要在該接口上插入配套U盤。

M-USB：設備調試口1。

M-USB：設備調試口2。

LAN：網口。

SYNC:預留。

UHF：通道1。

該接口上可搭配同軸電纜線（N型轉BNC），接入特高頻傳感器。

TEV：通道2。

該接口上可搭配同軸電纜線（SMA型轉BNC），接入地電波傳感器。

AE1：通道3。

該接口上可搭配同軸電纜線（SMA型轉BNC），接入超聲波傳感器。

AE2：通道4。

該接口上可搭配同軸電纜線（SMA型轉BNC），接入超聲波傳感器。
