NY-608A開關柜局部放電在線監測系統
NY608A開關柜局部放電在線監測系統
電力設備絕緣體的絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，該擊穿過程會很快，并且在擊穿過程中會產生上升沿很陡的局部放電脈沖電流，其上升時間為ns級，并激發頻率高達數GHz的電磁波信號。因此，可以運用超高頻傳感器監測電氣設備內部局放電流激發的電磁波信號對開關柜的局部放電情況進行評估。
開關柜局部放電超高頻法是開關柜局部放電檢測的一種新型方法。由于超高頻傳感器所接收信號頻率高、因此受外界干擾影響小，可以極大地提高開關柜局部放電檢測的靈敏度與可靠性。
高壓開關柜是保證電網運行的重要環節，由于開關柜內部空間狹小、零件繁多、結構復雜，絕緣距離小，因此比其它電力設備更容易出現絕緣缺陷，從而對設備安全運行帶來巨大隱患。
電氣設備的絕緣內部如氣泡間隙、雜質、尖刺等缺陷，在強電場作用下使得開關柜絕緣內部的電場分布不均勻，在缺陷部位的電場強度會增大，從而容易導致該部位發生未貫穿整個絕緣的放電，即局部放電。
局部放電一般不會引起開關柜內部絕緣的穿透性擊穿，但是卻會導致絕緣介質的局部損壞。若其長期存在，則會在一定條件下造成絕緣裝置電氣強度的破壞，最終造成開關柜內部絕緣擊穿。因此對電氣設備的局部放電進行監檢測是評估設備絕緣狀況的重要手段，也是發現設備潛伏性故障，最終實現故障預警，避免故障發生的有效措施之一。
安裝說明
備注：超高頻傳感器依靠磁力吸附于開關柜電纜室內壁之上，安裝過程簡單快捷。超高頻傳感器的引出線需要穿過開關柜下方夾層，引出到開關柜下方的電纜溝或者電纜室內。開關柜局放在線監測裝置懸掛于電纜溝（電纜層）的墻壁上。

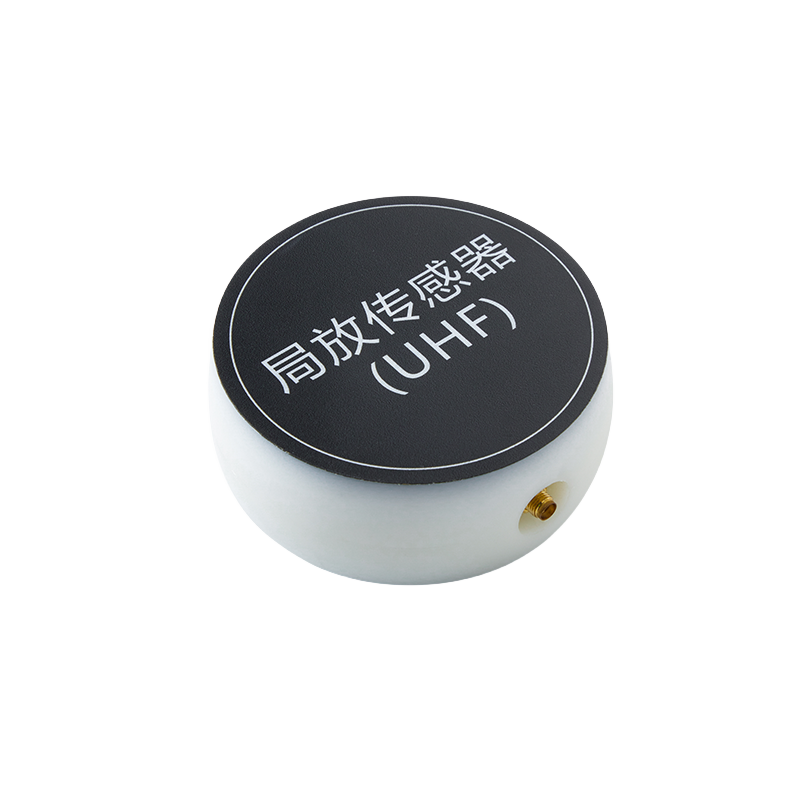

超高頻傳感器主要技術參數
超高頻用于接收柜體內部由局部放電所激發的超高頻電磁波信號。其適于開關柜出廠前集成安裝或?qū)σ淹队玫母邏洪_關柜進行停電安裝。傳感器可直接依靠磁吸安裝在開關柜電纜室內壁上，安裝過程簡單快捷。
| 信號頻帶 | 300MHz—1.5GHz（UHF） |
等效高度 | ≥9mm | |
接頭類型 | sma | |
固定方式 | 磁力吸附 |

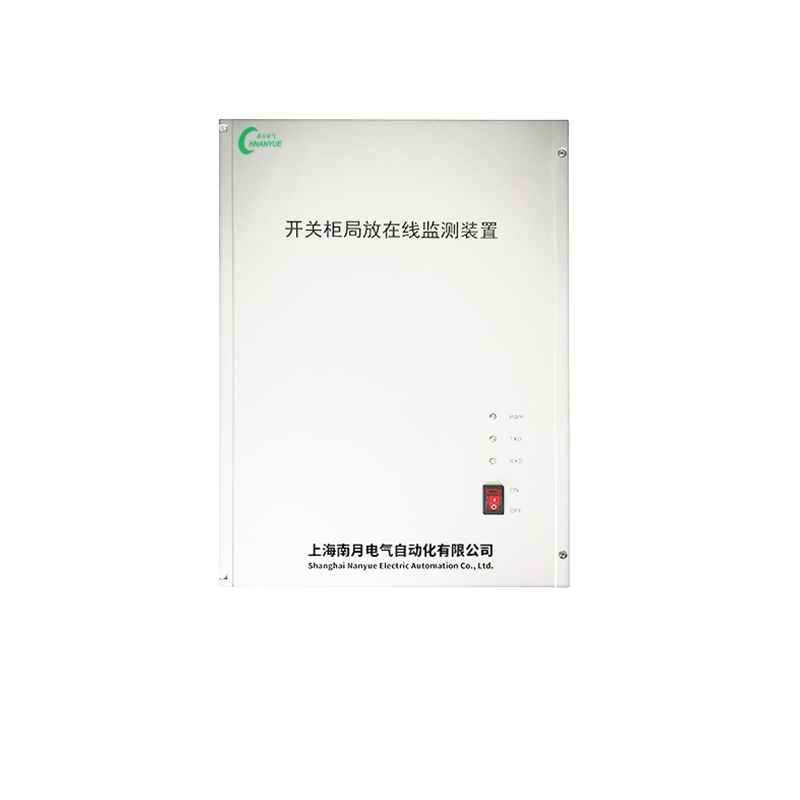

超高頻局放IED主要技術參數 超高頻局放在線監測裝置（IED）通過同軸電纜接收小于等于8路的超高頻傳感器所采集的局部放電信號。并對該進行進行濾波、檢波、脈沖提取、數字濾波、局放特征量計算等數字化處理，并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。
濾波范圍 | 300MHz—1.5GHz（UHF） | |
檢測靈敏度 | ≤5pc | |
采樣速率 | 20M | |
采樣精度 | 12Bit | |
接頭類型 | sma | |
與后臺通訊方式 | 以太網 | |
通訊協議 | 支持61850 | |
檢測通道數 | 8個 | |
固定方式 |
掛壁式安裝 |
