NY-608G GIS局部放電在線監測系統
局部放電既是GIS（Gas Insulated Switchgear全封閉組合開關電器）絕緣劣化的征兆和表現形式，又是絕緣進一步劣化的原因。由于絕緣擊穿的后果經常比較嚴重，因而對GIS進行局部放電監測能夠有效地發現其內部早期的絕緣缺陷，確保設備的安全運行。局部放電在線監測系統是專為 GIS 設備的絕緣狀態監測而設計的，運用特高頻傳感器技術實時監測GIS內部的局放信號，通過后臺的數據分析軟件和智能診斷系統，對信號進行分析和處理，評估GIS的絕緣狀態，判斷缺陷類型和缺陷的大致位置，并給出維護建議。
NY-608G型GIS局部放電在線監測系統由傳感器、檢波/信號處理單元、局放IED和專家系統服務器組成，多個局放IED可以構成分布式監測系統，同時對多個設備進行在線監測。一套GIS局放在線監測系統可配置一臺專家系統服務器及多達256個局放IED，每個局放IED可支持 8個信號傳感采集通道，適合不同規模變電站的GIS 設備的在線監測。
UHF傳感器：安裝在GIS上用于檢測GIS腔體內部局部放電產生的特高頻電磁波的局部放電信號。
對于已運行的GIS推薦使用外置UHF傳感器，外置式UHF傳感器安裝在在普通的盆式絕緣子或帶有澆注孔的盆式絕緣子處，不影響變電站以及GIS的正常運行，可帶電安裝。
對于新建變電站的GIS推薦使用內置式UHF傳感器，內置式UHF傳感器安裝在 GIS 筒體內壁上，需要在 GIS 設計階段預留安裝傳感器的孔位；
檢波/信號處理單元：實現對傳感器采集到的信號進行濾波，檢波，放大等功能，濾除無用的高頻信號，對有效信號進行檢波，放大，傳輸給局放監測IED裝置。
局放IED：由高速數據采集單元、FPGA高速數據處理單元、通信與控制單元等模塊組成，對檢測的信號進行采集、處理，通過光纖將監測結果傳到專家系統服務器，一個局放IED可同時處理8個傳感器的采集數據；
專家系統服務器：通過對歷史數據的統計和分析，結合設備內部局放的變化趨勢，并根據信號的特點，與指紋庫比對判斷出可能的缺陷類型和缺陷的大致位置。
主要功能及特點
傳感器結構尺寸設計小巧合理，安裝不改變內部結構，不影響正常運行；
UHF局放傳感器配有獨特的天線門控抑制干擾信號技術，并通過脈沖識別、特征譜圖分析等多種抗噪手段，最大限度抑制各種干擾，有效提高信噪比；
超高速檢波技術，可有效捕捉特高頻信號的時域特征；
局域網組成分布式監測系統，實現所有傳感器的同步采集，實時性好，并能通過比較傳感器之間的信號對缺陷位置進行定位；
強大的后臺專家系統：能給出記錄每次放電的時間和特征參數，用于生成二維圖譜：（橢圓圖、Q-ф、N-ф）和三維圖譜：（PRPS、PRPD），并可隨時查看歷史記錄及實時波形分析。具備強大的局部放電趨勢分析功能，能給出局放故障部位、 故障模式等信息；
使用數據統計和智能診斷技術，對所有歷史信號進行分析，給出高置信度的診斷結論并給出相關維護建議；
通信方式符合國網DL/T860（IEC61850）標準。
產品適用范圍
該系統主要用于GIS的局部放電在線監測，并廣泛適用于發電廠、變電站高壓電氣設備的局部放電在線監測。
局放IED裝置技術參數
適用電壓等級 | 各種電壓等級的GIS設備 |
測量通道 | 8通道 |
系統頻帶 | 300MHz-1.6GHz |
檢測靈敏度 | -65dBm |
采樣速率 | 20MB |
采樣精度 | 13Bit |
網絡通信 | 光纜 |
可保存數據時間 | 永久（需配置大容量的硬件存儲器） |

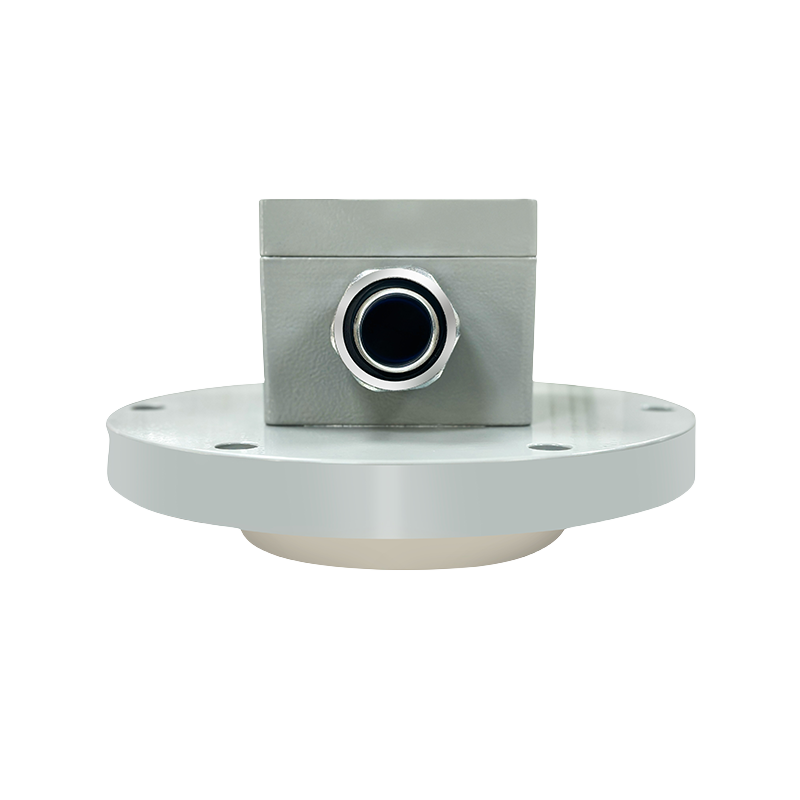

內置式UHF傳感器
主要性能參數
信號頻帶 | 300MHz-1.6GHz |
匹配阻抗 | 50Ω |
檢測靈敏度 | 1mv |
動態范圍 | 65dB |
連接方式 | N型（母接頭） |
海拔 | ＜1000m |
外形尺寸 | Φ144×102（不含接頭） |
工作環境溫度 | -30℃-90℃ |
工作相對濕度 | 5%-95% |
使用壽命 | ＞20年 |
主要功能特點
? 內置式特高頻傳感器為無源傳感器，設計壽命不小于GIS本體壽命，外露的N型接頭可以方便地與各種局放帶電檢測或在線監測系統連接
? 結構尺寸設計小巧合理，安裝不改變內部結構，不影響正常運行
? 內置傳感器，抗干擾能力強，大大提高檢測靈敏度
? 采用合理密封技術，保證設備氣密性

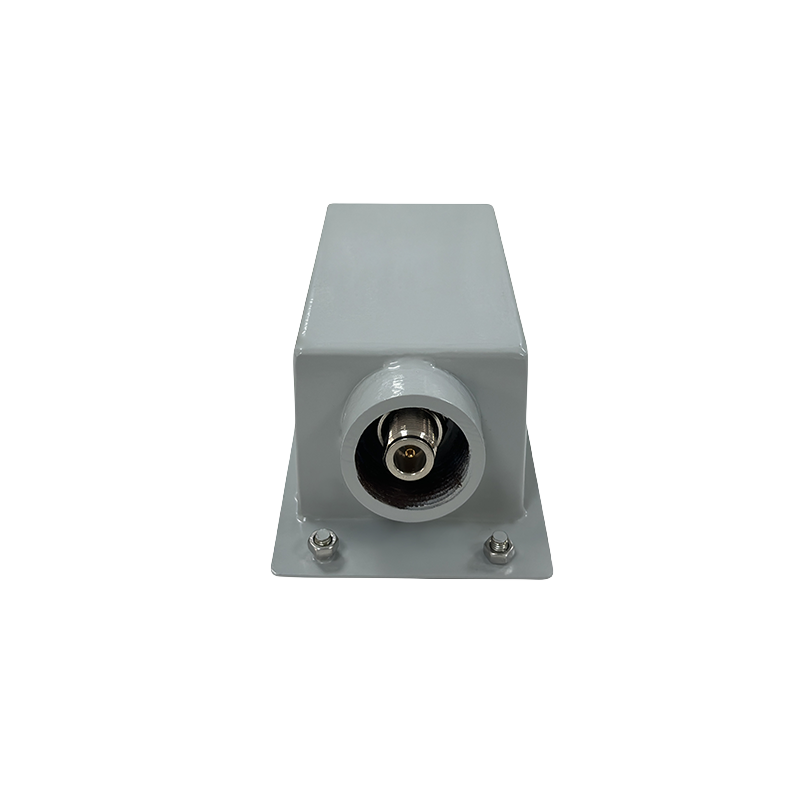

GIS外置式UHF傳感器
主要性能參數
信號頻帶 | 300MHz-1.6GHz |
匹配阻抗 | 50Ω |
檢測靈敏度 | 1mv |
動態范圍 | 65dB |
連接方式 | N型（母接頭） |
海拔 | ＜1000m |
外形尺寸 | 122mm×88mm×65mm |
工作環境溫度 | -30℃-90℃ |
工作相對濕度 | 5%-95% |
使用壽命 | ＞20年 |
主要功能特點
? GIS外置式特高頻傳感器為無源傳感器，設計壽命不小于GIS本體壽命，N型接頭可以方便地與各種局放帶電檢測或在線監測系統連接
? 高靈敏度，快速響應局部放電信號
? 天線與信道高匹配，信號能量低損耗
? 結構設計小巧合理，安裝便捷
? 具有屏蔽設計，有效提高信噪比
油閥式UHF傳感器
主要性能參數
信號頻帶 | 300MHz-2.5GHz |
匹配阻抗 | 50Ω |
檢測靈敏度 | 1mv |
動態范圍 | 65dB |
連接方式 | N型（母接頭） |
工作環境溫度 | -30℃-90℃ |
工作相對濕度 | 5%-95% |
使用壽命 | ＞20年 |
主要功能特點
? 油閥式特高頻傳感器為無源傳感器，設計壽命不小于變壓器本體壽命，外露的N型接頭可以方便地與各種局放帶電檢測或在線監測系統連接
? 安裝在變壓器油閥處，解決了放油閥安裝方式有盲區的缺點
? 結構尺寸設計小巧合理，安裝不改變內部結構，不影響正常運行
? 內置傳感器，抗干擾能力強，大大提高檢測靈敏度
? 采用合理密封技術，保證設備密封性
