產品研制的依據

? 局部放電測量GB/T 7354

? 電力設備局部放電現場測量導則 DL/T 417

? 高電壓試驗技術 第一部分：一般試驗要求 GB/T 16927.1

? 高電壓試驗技術 第二部分：測量系統 GB/T 16927.2

? 高電壓試驗技術 第3 部分: 現場試驗的定義及要求 GB/T 16927.

? Q/GDW 11304.1-2015 電力設備帶電檢測儀器技術規范第1部分:帶電檢測儀器通用技術規范.

系統監測原理及特點

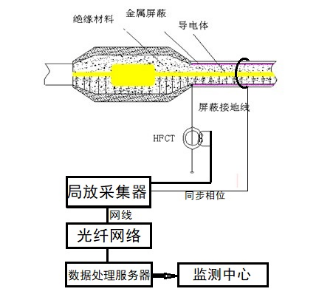

系統采用模塊化設計，其結構原理如圖所示

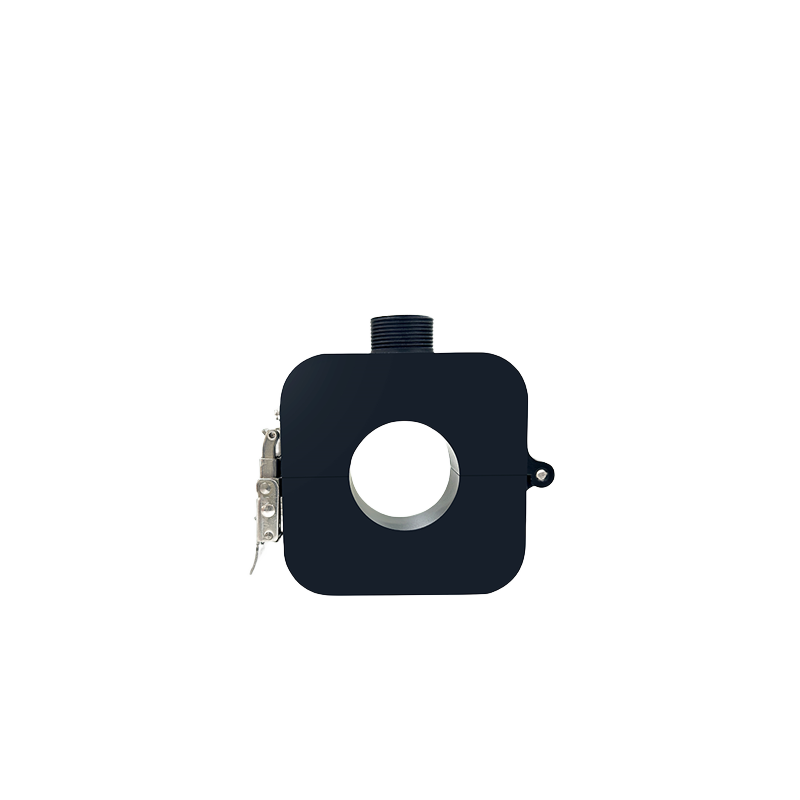

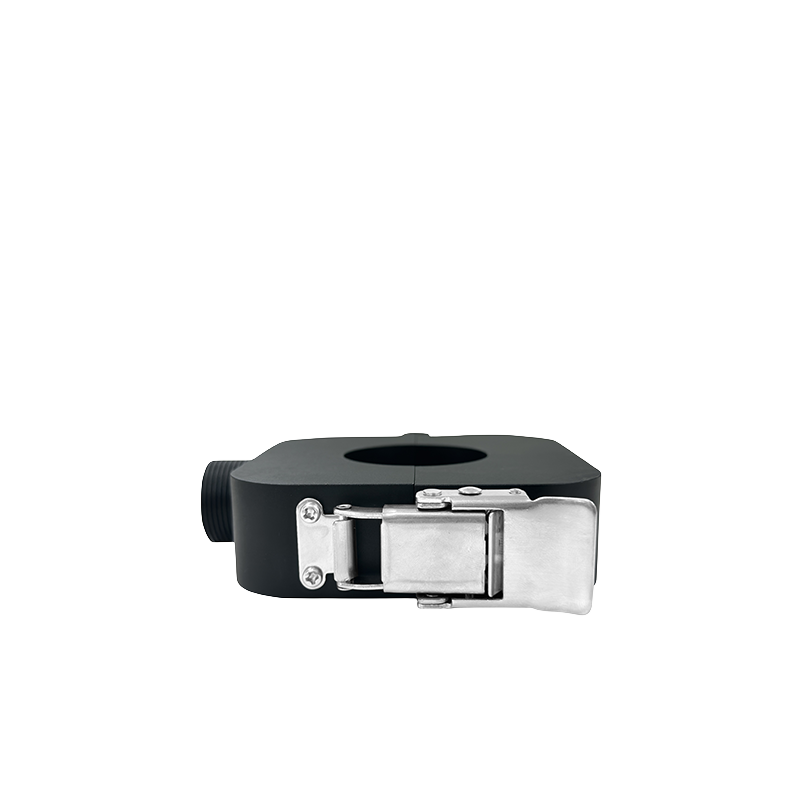

  系統的總體結構如圖所示，通過安裝在電纜接頭交叉互聯線上的高頻電流傳感器，來耦合電纜接頭處的脈沖電流信號；耦合到的脈沖信號通過同軸電纜傳送至前端處理采集單元，對模擬信號經過放大、模擬數字轉換后變成數據信號再通過光纜，采用網線或光纖送至數據處理服務器。數據處理服務器對信號進行數據分析后獲得電纜接頭處的放電信號。將計算獲得的放電數據寫入到數據庫中，經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表，并在虛擬檢測系統的面板上顯示。

系統特點

? 本系統適用于對110kV及以上電壓等級電纜接頭的局部放電在線及離線監測。結合數字信號處理技術和虛擬儀器技術研制的電纜接頭局部放電在線監測系統，用于100KV及以上電纜的巡檢，并能存儲各個接頭及各段電纜測試譜圖、進行趨勢分析，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。

? 本系統最小測量放電幅值：20mV（現場），頻率范圍為200kHz～300MHz，放電脈沖的時間分辨率為10μs，相位分辨率為0.18°。

? 本系統提供50工頻周期放電圖、二維（q-φ，N-φ，N-q）、三維（N-q-φ）譜圖，可用以分析放電的類型。

? 利用MySQL構建的數據庫，可記錄測量相序、放電量、放電相位、測量時間等相關參數以及電纜型號、長度、測量位置等設備參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份等。

? 本系統采用數字濾波、設置動態閾值等綜合抗干擾措施，測試數據真實可靠。

系統功能

? 抗干擾能力強，監測數據準確：局放監測儀采用全密封多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；并配有模擬數字混合濾波功能，實現強干擾環境下局部放電在線監測。

? 提供多種報警方式：當局放超標時，該監測儀及時通過網絡主動向上一級管理設備發出報警信號；此時在監測儀的液晶顯示器上顯示出報警信息。

?  設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，也可通過一條數據通訊總線利用1臺計算機對多臺設備統一管理，可隨時增加監測裝置，由一臺后臺計算機管理。

? 存儲量大，數據備份方便：在數據保存周期不小于1分鐘的情況下，可連續保存數據的時間不小于3個月，并且可隨時利用筆記本或計算機通過網絡上載數據，進行數據備份。

?  最大放電量、當前放電量、放電次數等局放參數的分析與計算，Q-Φ-t圖、n-t圖、Φ-t圖等多種圖形顯示方式。

?  具備各種局放信號的趨勢圖、實時波形圖、自動報警功能、歷史記錄查詢、歷史趨勢圖查詢和報警記錄查詢等功能。

? 可根據現場環境收集背景圖譜和典型放電圖譜，導入圖譜庫存儲為典型圖譜實現智能對比和診斷功能。

?  檢測到達到報警值的異常信號時系統自動觸發收集收集異常信號并保存圖譜數據。

?  主機信號采樣頻率為200M,單通道數據采樣速率不小50M。

?  每單個工頻周波至少分256段進行數據采集保證數據的真實性。

? 可以根據需求設置自動觸發時間自動存儲PRPD、PRPS圖譜，也可以選擇實時保存圖譜。

? 信號同步方式有內部時鐘同步和外部電源同步,具有固定相位和相位輪移模式。

? 可選擇信號峰值、信號均值、放電密度及三維圖譜模式并支持查看存儲數據。

?  系統具有信號遠傳功能,可接入綜合監控后臺或大數據。

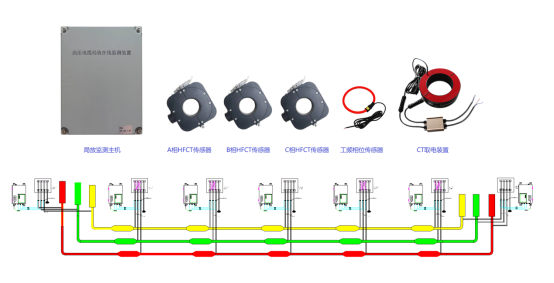

系統結構圖
