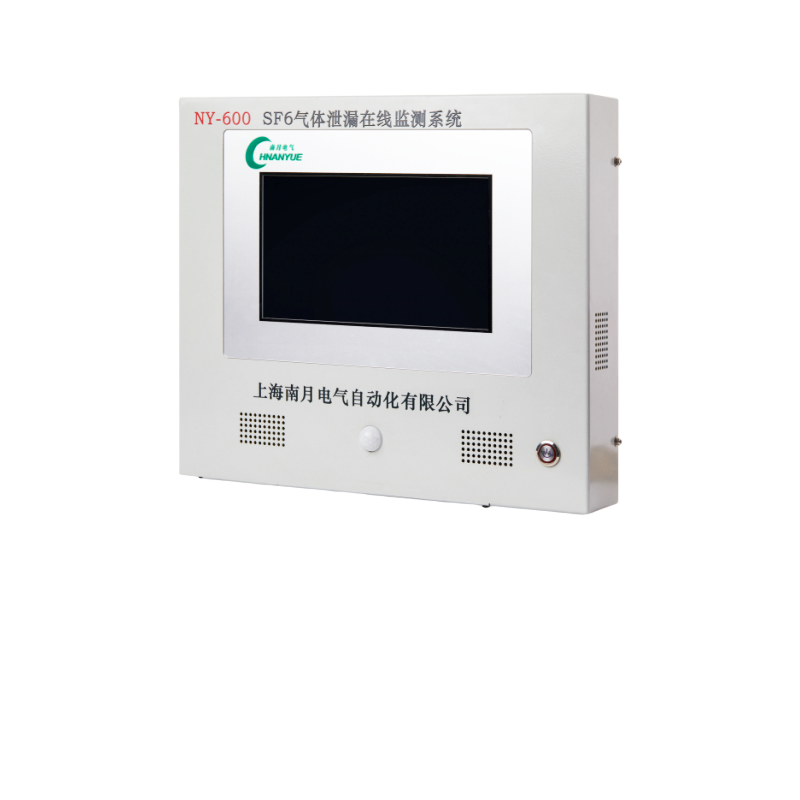

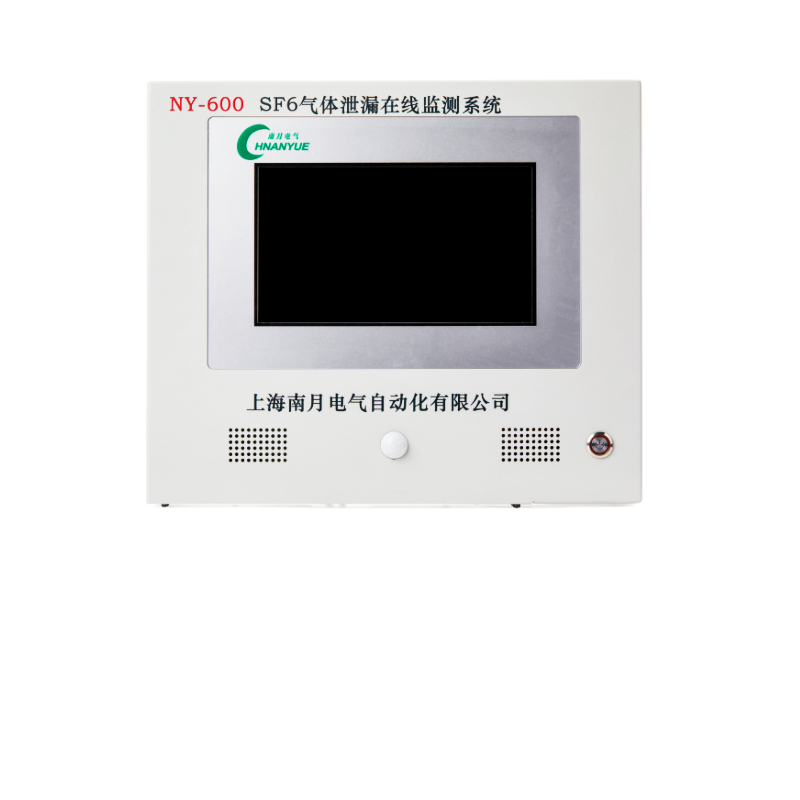

NY-600 SF6氣體密度微水狀態監測

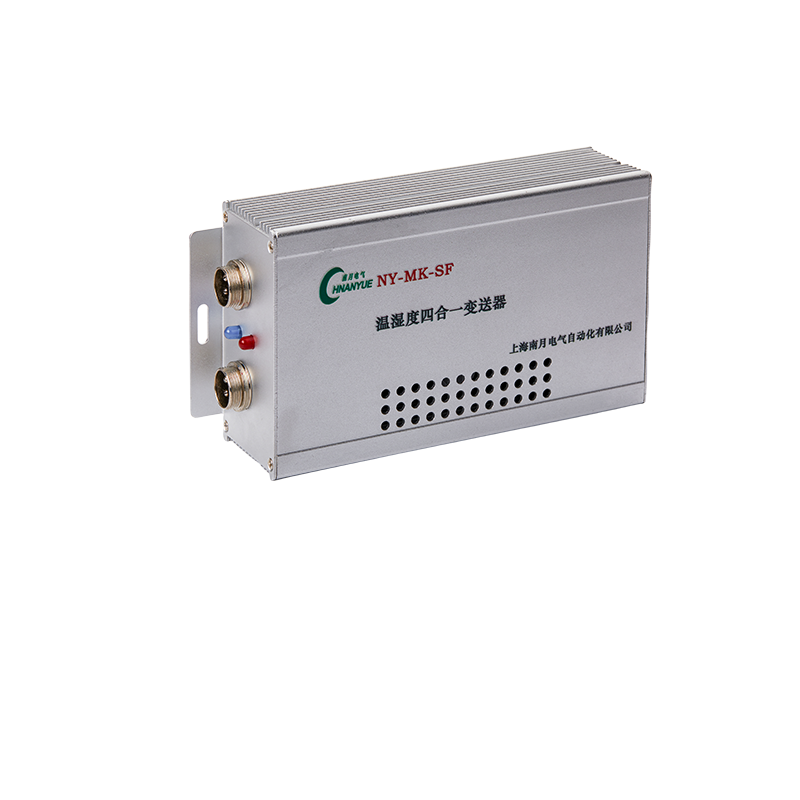

NY-SF6氣體泄漏監控報警系統主要由三部分組成：變送器、系統主機、外圍設備。變送器負責SF6配電裝置室現場環境數據采集，并進行A/D轉換，傳送給系統主機，系統主機對采集數據分析、比較、判斷，并運行相應的處理程序。外圍設備包括報警設備、通風設備、外設監控系統等，受系統主機控制。
當環境中SF6氣體濃度或氧氣含量發生變化時，SF6氣體變送器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通過RS－485現場總線傳送到系統主機，系統主機一方面將變送器傳來的采集數據在顯示屏上顯示出來，另一方面，通過運算分析，與儲存在主機內的存儲器上的各種固有參數進行比較，作出判斷——各項數據是否超標。當SF6濃度高于報警設定值（一般為1000ppm）或氧氣含量低于報警設定值18%時，系統主機將自動進行聲光、語音報警同時啟動風機進行通風，并向遠動上傳報警信號。
產品功能與特點
高性能處理器 | 采用A33四核CortexTM-A7處理器，實時高速的進行數據及報警處理 |
10.1寸彩色觸摸屏同步顯示 | 10.1寸彩色觸摸屏，友好的人機界面，美觀大方，實時顯示數據、運行狀態一目了然。智能化操作界面，操作簡單 |
早期現場報警 | 具有微量監測技術，能發出早期現場警報，指示氣體泄漏位置，及時通知危險地點內人員疏散，并自動啟動風機通風，尋找及消除泄漏源，保護運行設備。 |
多重檢測功能齊全 | 具有同時對SF6氣體、氧氣、溫濕度含量檢測功能，集四種數據為一體，完全符合《國家電網公司電力安全工作規程》和《國家電網公司十八項電網重大反事故措施》的要求。 |
SF6氣體泄漏監測報警點可由用戶自行設定 | SF6氣體泄漏監測報警點可由用戶根據需要自行在1~1500ppm之間設定 |
現場總線設計 | 一根電纜連接所有變送器和主機，可分立可組合，具有很高的現場適應性。 |
多點組網檢測 | 不限監測點同時檢測，滿足大工程項目需要，提高檢測可靠性。 |
遠程通信 | 可以通過RS485總線，標準通訊協議，將數據遠傳送到遠動控制中心，控制中心也可以直接遠距離查詢、控制監控系統。 |
歷史記錄 | 海量歷史數據記錄 |

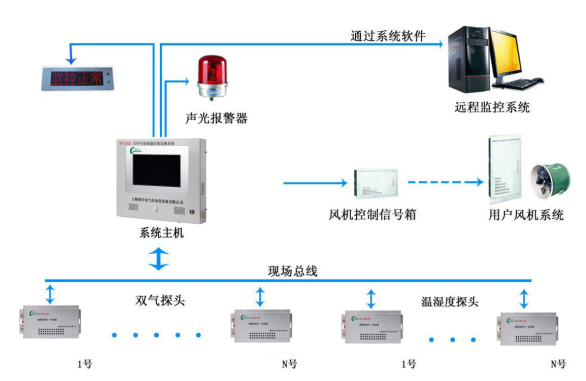

組網方式
技術參數
主要技術參數 | |
電源 | AC/DC 185~265V |
SF6氣體泄漏監測報警限 | 1-1500ppm，誤差<0.1% |
氧氣濃度檢測范圍 | 1.0~25.0%，誤差<0.5% |
缺氧報警限 | 18% |
溫度檢測和顯示范圍 | －20~99℃ |
濕度檢測和顯示范圍 | 0~99%RH |
報警輸出電壓 | 24V |
風機輸出電壓 | 24V |
風機控制器觸點功率 | 380V，25A（默認） |
最多連接變送器數 | 不限 |
安裝方式 | 壁掛式 |
智能人性化功能 | |
SF6氣體泄漏報警點用戶設置 | 有 |
缺氧報警點用戶設置 | 有 |
單色LCD顯示屏 | 有 |
10.1寸LED液晶屏 | 有 |
人體感應后自動進行語音提示 | 有 |
報警時自動啟動風機 | 有 |
定時排風功能（N次） | 有 |
強制排風功能 | 有 |
遠動排風功能 | 有 |
數據通信 | |
歷史記錄存儲及查詢 | 有 |
報警觸點輸出（常開） | 有 |
RS485接口數據上傳 | 有 |
RS232接口數據上傳 | 有 |
