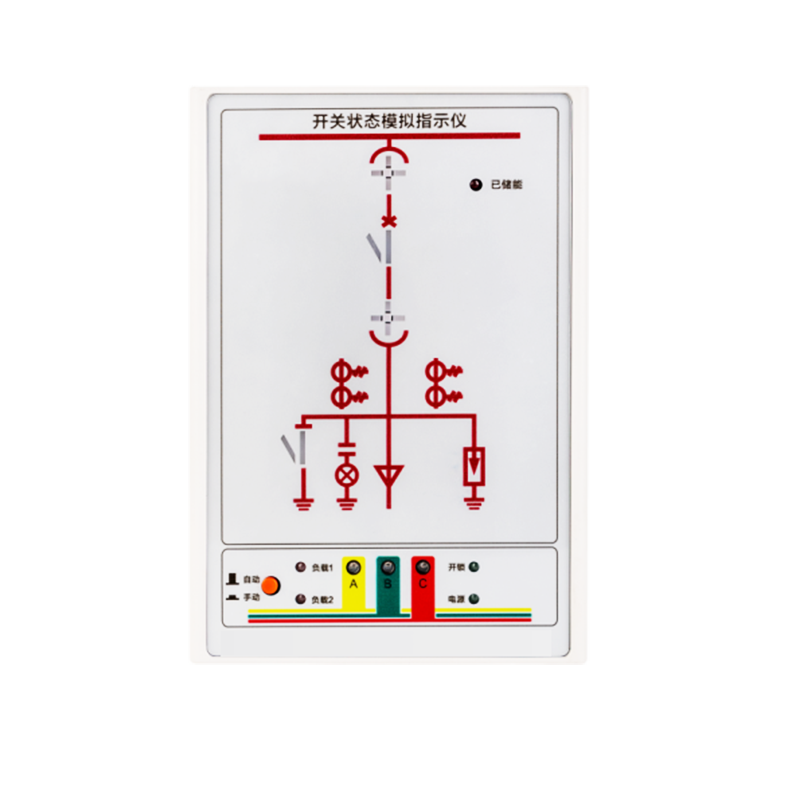

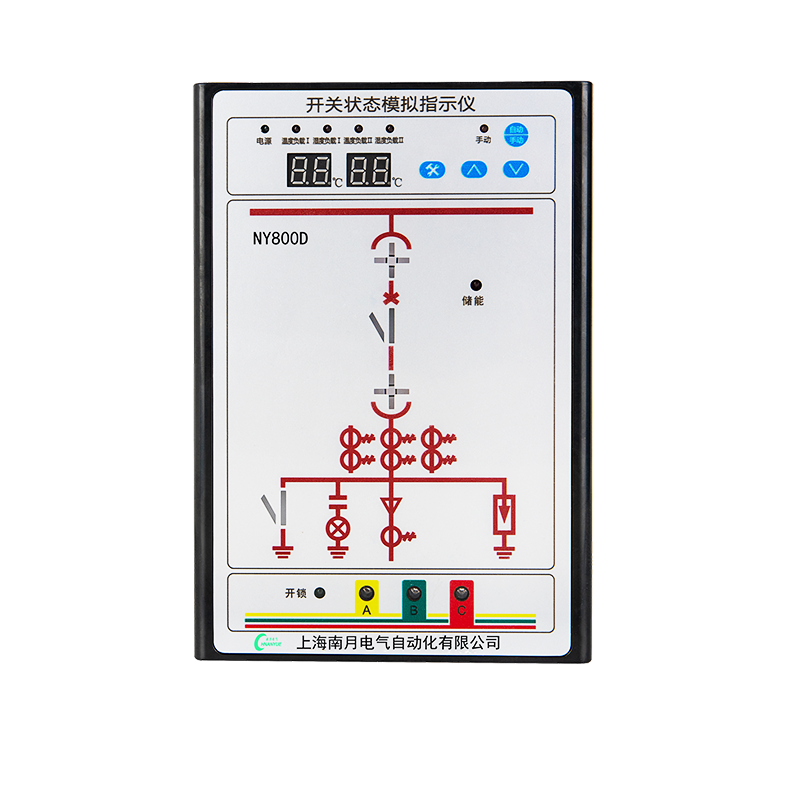

NY800D系列開關狀態模擬指示儀
NY-800D系列開關狀態模擬指示儀根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能 、智能化模擬動態指示裝置 。它集一次回路模擬圖 開關狀態 、小車工作位置 、試驗位置 、斷路器位置 、接地閘刀位置 、彈簧儲能狀態 、高壓帶 電指示,高壓帶 電 閉鎖 以及 自動（手動 ）加熱除濕控制 、溫濕度控制 、RS485通訊等功能于一體 ，這些指示功能可分可合 。訂購時只要指定不同的訂貨型號并提供一次方案圖即可。
該產品將布局 、配套 、裝備于一體 ，既簡化開關柜的面板結構設計， 美化開關柜的面板布局 ，也完善開關狀態的指示功能和安全性能。該系列產 品為超薄型結構 ，裝入深度僅25mm，且從插拔式端子 的側 面接線 ，保證不會碰到中門內的斷路器； 一般從中門裝入 ，而且這種安 裝方式適用于各種配置的開關柜。
技術參數

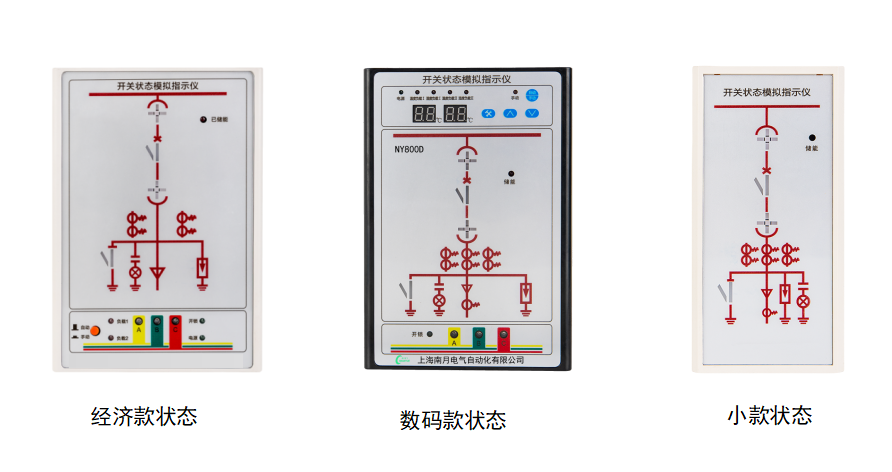

技術參數 | 經濟款 | 數碼款 | 小款 |
工作電源 | AC/DC110 V AC /DC220V (可選) | AC/DC110 V AC /DC220V (可選) | AC/DC110 V AC /DC220V (可選) |
工作電流 | <30mA | <30mA | <30mA |
溫度范圍 | 0～100℃ ±1℃ | 0～100℃ ±1℃ | 0～100℃ ±1℃ |
濕度范圍 | 0-100%RH ±5% RH | 0-100%RH ±5% RH | 0-100%RH ±5% RH |
接點容量 | 220V5A | 220V5A | 220V5A |
使用環境 | -10℃~50℃,≤95%RH | -10℃~50℃,≤95%RH | -10℃~50℃,≤95%RH |
存儲環境 | -40℃~80℃,≤95% RH | -40℃~80℃,≤95% RH | -40℃~80℃,≤95% RH |
抗電強度 | 外殼與端子之間≥AC2000V | 外殼與端子之間≥AC2000V | 外殼與端子之間≥AC2000V |
絕緣性能 | 外殼與端子之間≥100MΩ | 外殼與端子之間≥100MΩ | 外殼與端子之間≥100MΩ |
開孔尺寸 | 119mm*179mm | 119mm*179mm | 73mm*161mm |
