電力局放監測裝置
NY-608D三合一局部放電監測裝置
功能描述規格說明
NY-608D開關柜智能三合一局放傳感器采用特高頻、超聲波、暫態地電波三合一監測技術，集三種方法優勢于一體，在設備帶電運行狀態下以及在高、低溫環境下，抗干擾能力強，可靠性高，長期穩定工作

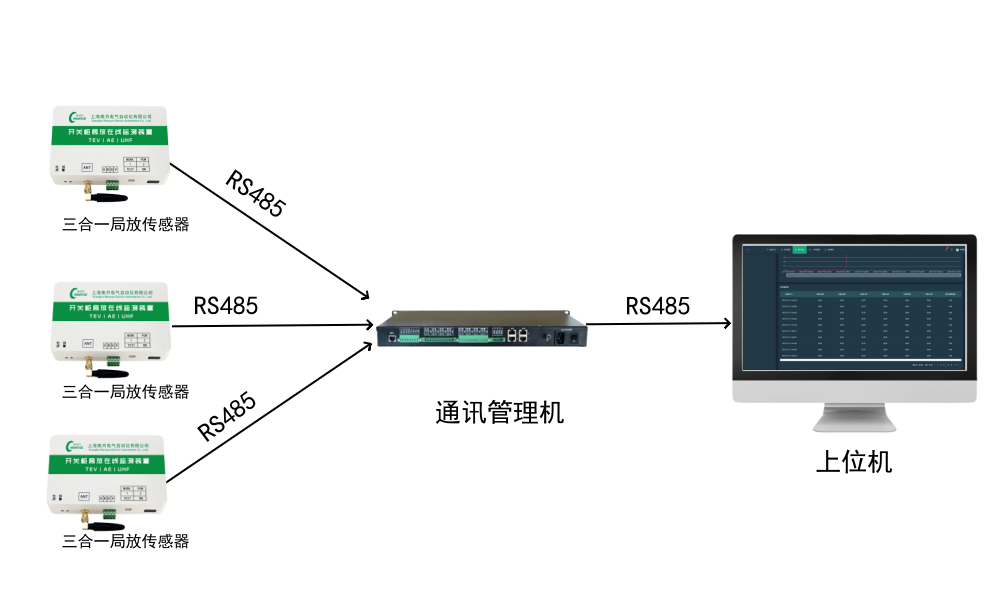

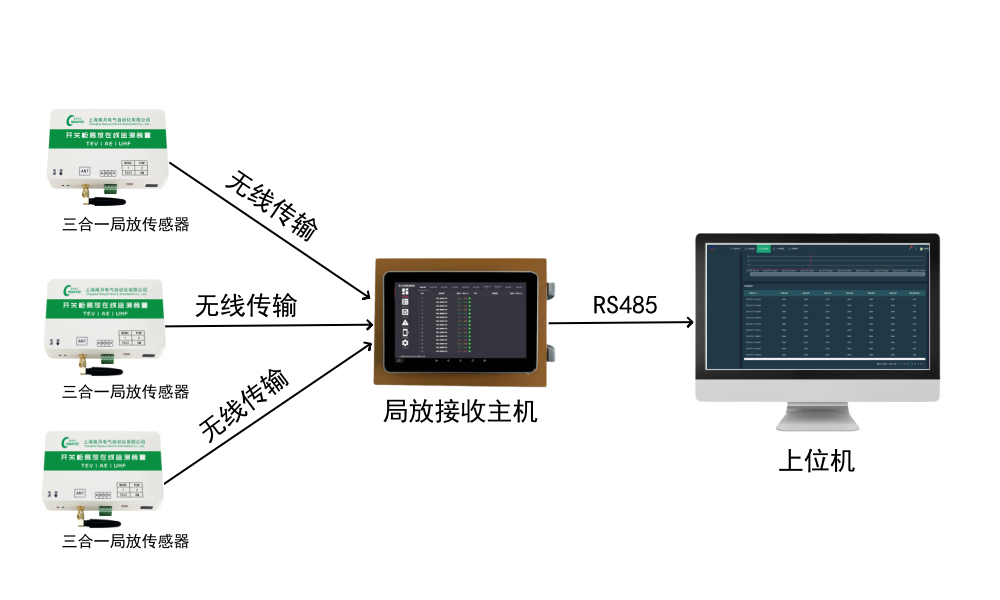

系統拓?fù)鋱D

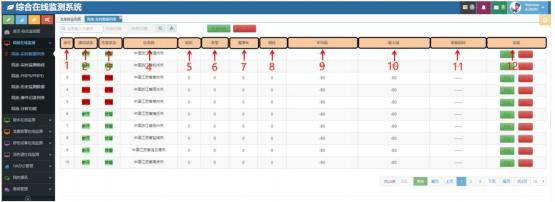

實時監測數據界面：查看實時監測數據

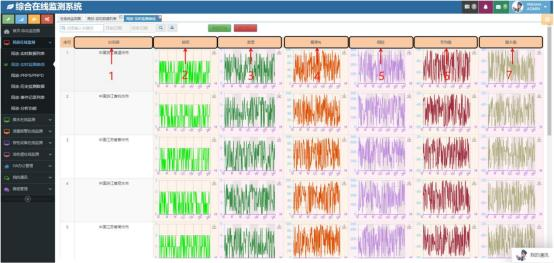

實時狀態曲線圖

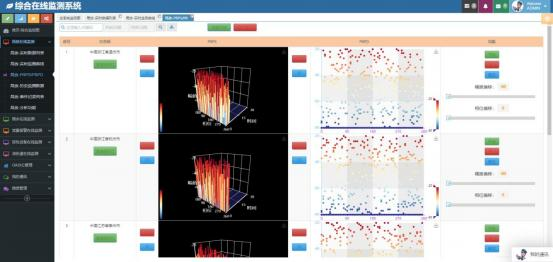

實時局放 PRPS/PRPD 三維圖譜
圖譜功能采集

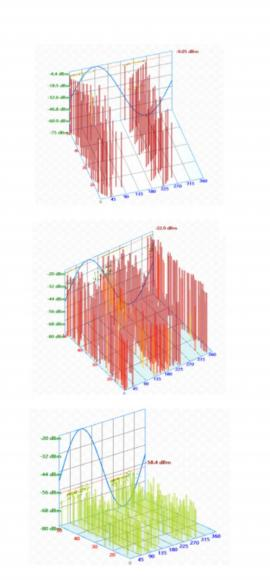

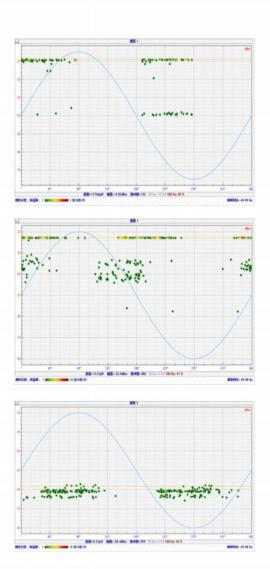

PRPD 譜圖 | PRPS 譜圖 |
|
|
圖譜上傳方法 1 ：支持客戶從三合一局放傳感器端口采集 圖譜上傳方法 2 ：支持客戶從三合一局放采集主機端口采集 | |
技術參數
特高頻通道檢測動態范圍 | 0~70dBmV |
特高頻通道檢測頻帶 | 300MHz—1.5GHz |
特高頻通道檢測誤差 | ± 1dBmV |
超聲波通道檢測動態范圍 | 0—48dBuV |
超聲波通道檢測頻帶 | 37KHz—43KHz |
超聲波中心頻率 | 40KHz |
超聲波通道檢測誤差 | ±1dBuV |
地電波通道檢測動態范圍 | 0—60dBmV |
地電波通道檢測頻帶 | 3MHz—100MHz |
地電波通道檢測誤差 | ±1dBmV |
通訊方式 | 同時支持/RS485/無線射頻 |
電池壽命 | ≥5 年 |
安裝方式 | 磁吸式 |
電源 | 直流 12V—24V 或電池供電 （可配置AC/DC110~220V 外置電源） |
工作溫度 | -25℃~+70℃ |
工作濕度 | ≤95% |
外形尺寸 | 140*90*35mm |
