NY-3000斷路器機械特性

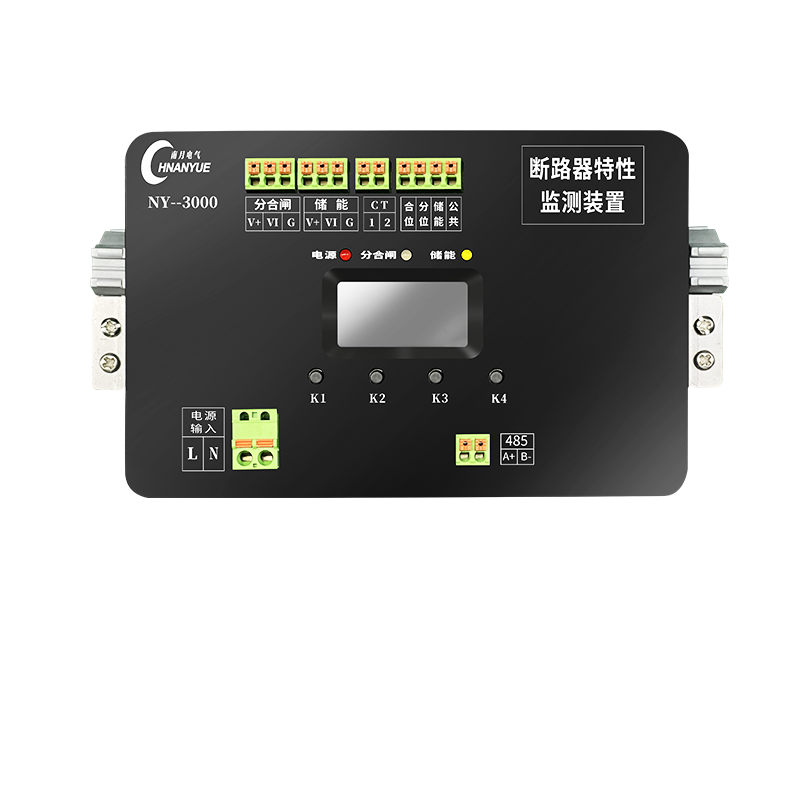

NY-3000型機械特性監測裝置是我公司專為各類10KV斷路器配套生產的檢測模塊，主要用于在線檢測高壓斷路器的機械動作性能，能夠實時了解斷路器的機械性能，當發生異常時，能夠及時報警，提醒維護，減少因斷路器自身故障而引起的意外損失，保證斷路器的使用壽命。
產品優點
1）不影響、不改變斷路器本身結構、接線及特性。
2） 滿足各種常規三相斷路器、鐵路牽引單相斷路器、地鐵直流斷路器等各種形式的監測要求。
3）液晶顯示屏顯示斷路器的運行狀態及健康狀況，實時獲取斷路器參數。
4）可通過有線或無線集中顯示（選配），滿足了新建項目和改造項目的不同需求。
5）對斷路器分合閘線圈及儲能線圈進行實時監測，線圈電流異常時進行報警，裝置采用穿芯式霍爾傳感器采集電流信號，不影響斷路器原有操作，提高供電可靠性。
6）對斷路器位移實時監測，裝置采用非接觸式傳感器，便于安裝，不影響斷路器原有操作，提高供電可靠性。
7） 帶標準的RS485及物聯網無線通信接口，也可擴展為IEC61850規約，符合泛在電力物聯網的建設標準。
系統主要性能指標
裝置采用基于 ARM內核的嵌入式工業控制 CPU，實時采集斷路器的電流信號，經過信號放大，濾波，A/D轉換等一系列過程，將采集信息送給處理器分析診斷，之后將斷路器的狀態信息在液晶屏上顯示出來，同時設備具有遠傳功能。
技術參數
產品功能與技術參數 | |
1 | 記錄當前分合閘狀態及分合閘次數。 |
2 | 儲能時間、儲能電機電流峰值（最大）值 |
3 | 分閘、合閘時間(相對于輔助開關) |
4 | 分閘、合閘線圈峰值（最大）電流值 |
5 | 分閘、合閘線圈斷線檢測 |
6 | 分閘、合閘速度（需設定初始超程） |
7 | 一相一次電流有效值顯示 |
8 | 測量分閘、合閘線圈電流曲線 (測量范圍0-10A，測量精度±5%)，同步測量一相一次電流曲線（0-5A，測量精度±5%） |
9 | 測量儲能電機電流曲線；(測量范圍0-10A，測量精度±5%) |
10 | 實時時鐘顯示，測量數據帶有實時時間表戳 |
11 | 有線485上傳接口和無線LORA接口可選 |
12 | 1.29寸128*64 OLED顯示屏，4個輕觸按鍵 |
13 | 工作電壓：寬范圍電源，AC(85V-220V)，DC(110V/220V)； 本機功耗：≤ 3W |
14 | 工作環境溫度：-10℃～70℃；相對濕度：5%～70%RH |
15 | EMC 電磁兼容試驗等級：IV級 |
霍爾傳感器技術參數 | ||
IPn 額定輸入 | ±10 | ±20 A |
IPM 輸入測量范圍 | ±10 | ±20 A |
Vout 額定輸出 | 2.5±0.65V | |
X 精度 | 1% | |
εL 線性度 | 0.2 % | |
VC 供電電壓（±5%） | +5 V | |
IC 電流消耗 | ≤12mA+1s | |
RL 負載阻抗 | ≥10KΩ | |
IOM 零點偏置（TA=25℃） | ≤±15 mV | |
TR 響應時間 | ≤1μs | |
TS 頻帶寬度 | DC | |
N.W 重量 | 22 g | |
